Круговая диаграмма

Диаграмма отображает отношение между категориями при помощи сегментов (секторов) круга. Площадь всего круга равна 100% и соответствует сумме всех категорий. Площадь каждого сегмента соответствует доле категории в общей сумме. Круговые диаграммы подходят для показа пропорций небольшого количества сегментов.

pie-chart

Исходная таблица
Категории товаров Продажи
Техника для дома 69М
Бытовые товары 57М
Бытовая химия 44М

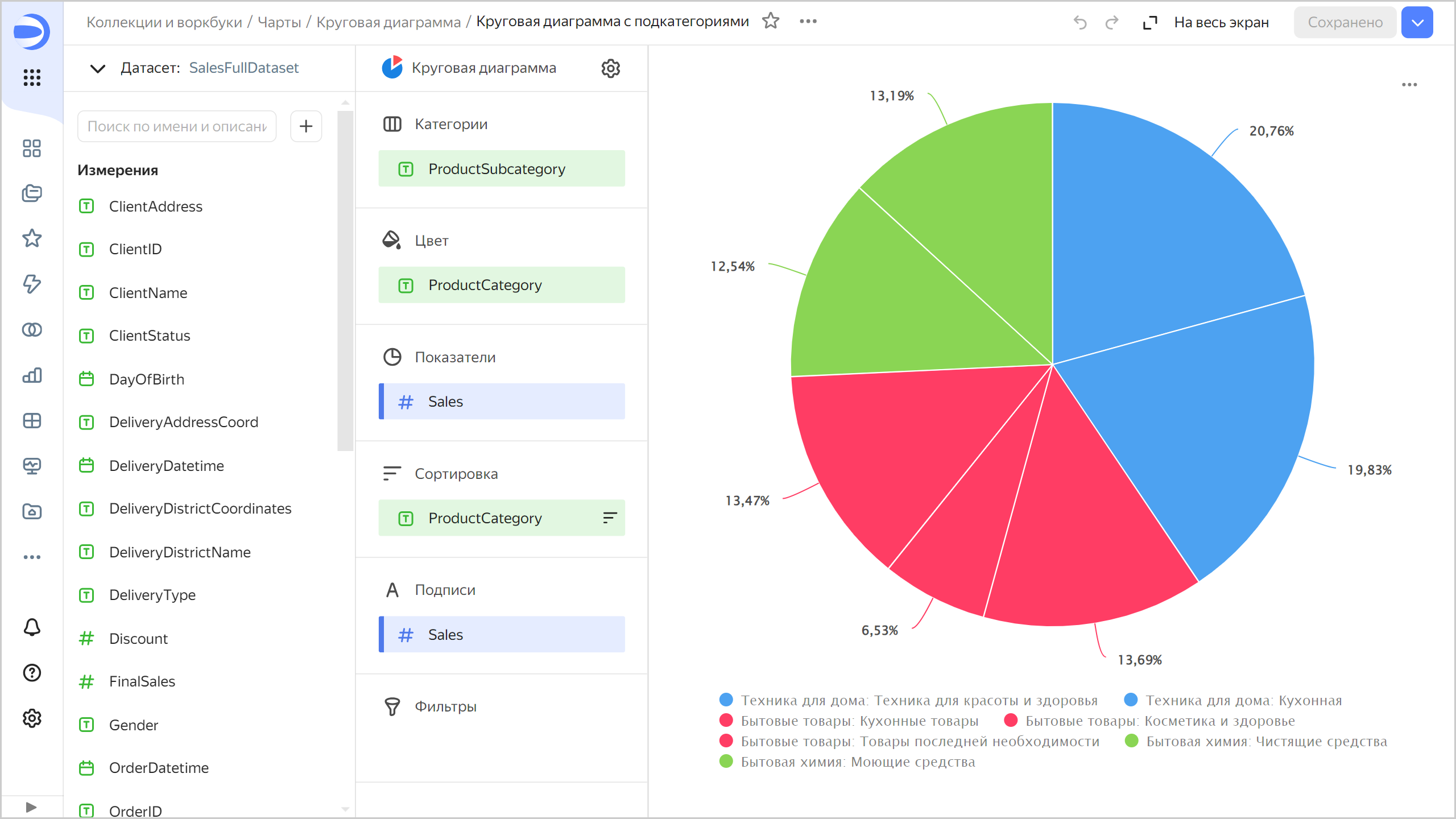

Несколько мелких секторов, которые относятся к более крупной категории, можно выделить одним цветом.

pie-chart-subcategories

Секции в визарде

Секция
в визарде		 Описание
Категории Измерение. Может быть указано только одно поле. По нему производится группировка данных.
Цвет Измерение. Может быть указано только одно поле. По нему производится раскрашивание сегментов диаграммы.
Показатели Показатель. Может быть указано только одно поле.
Сортировка Показатель или измерение из секции Цвет. Влияет на сортировку областей. Направление сортировки отмечено значком рядом с полем: по возрастанию или по убыванию . Чтобы изменить направление сортировки, нажмите значок.
Подписи Показатель. Отображает значения показателя на диаграмме. Чтобы добавить на диаграмму выноски с названиями категорий, перетащите в эту секцию измерение Measure Names. Поддерживается использование функций разметки. Для полей с типом Строка можно настроить использование базового синтаксиса Markdown: нажмите на значок перед названием поля и включите опцию Markdown.
Фильтры Измерение или показатель. Используется в качестве фильтра.

Создание круговой диаграммы

Чтобы создать круговую диаграмму:

Важно

Если вы работаете с новой объектной моделью DataLens, включающей воркбуки и коллекции:

  1. Перейдите на главную страницу DataLens. На панели слева выберите Коллекции и воркбуки.
  2. Откройте воркбук, в правом верхнем углу нажмите Создать и выберите нужный объект.

Продолжайте инструкцию с шага 4.

  1. Перейдите на главную страницу DataLens.
  2. На панели слева выберите Чарты.
  3. Нажмите кнопку Создать чарт → Чарт.
  4. Слева вверху нажмите Выберите датасет и укажите датасет для визуализации.
  5. Выберите тип чарта Круговая диаграмма.
  6. Перетащите измерение из датасета в секцию Категории.
  7. Перетащите измерение из датасета в секцию Цвет.
  8. Перетащите показатель из датасета в секцию Показатели. Значения отобразятся в виде областей круговой диаграммы.

Рекомендации

  • При наличии более 4-6 сегментов на одной диаграмме, стоит объединить самые маленькие из них в общую группу Другие. Если сегментов больше, диаграмма выглядит перегруженно, а понимать данные становится сложно.

  • Объединяйте мелкие сегменты в более крупные группы:

    • Для выделения сегментов используйте секцию Категории.
    • Для выделения групп используйте секцию Цвет.

  • На диаграмме нельзя отобразить отрицательные и нулевые значения.

  • Не используйте круговые диаграммы для отображения изменения пропорций во времени и для точного сравнения данных по категориям.
